MỘT SỐ HƯỞNG DẪN VỀ ZEPHYR PROJECT - ZEPHYR OS

Yêu cầu về phần cứng

  • Ubuntu version từ 20 trở lên (khuyến nghị cài dual boot nếu sài máy áo có thể bị lỗi khi flash vào chip).

  • Ổ cứng cấp phát cho ubuntu trên 20GB.

  • Board sử dụng là STM32F746G_Disco.

Các bước cài đặt

Ghi chú

Lưu ý trước khi cài đặt là đảm bảo mạng kết nối luôn ổn định và máy tính không được mất điện giữa lúc cài (đây là ubuntu nên cái gì cũng có thể đi luôn cái ubuntu)

Bước 1: Cài đặt các tool phụ thuộc (CMake, Python, Devicetree compiler)

  • Sử dụng apt để cài đặt các tool:

sudo apt install --no-install-recommends git cmake ninja-build gperf \
ccache dfu-util device-tree-compiler wget \
python3-dev python3-pip python3-setuptools python3-tk python3-wheel xz-utils file \
make gcc gcc-multilib g++-multilib libsdl2-dev libmagic1

  • Check lại xem đã cài được chưa:

cmake --version
python3 --version
dtc --version

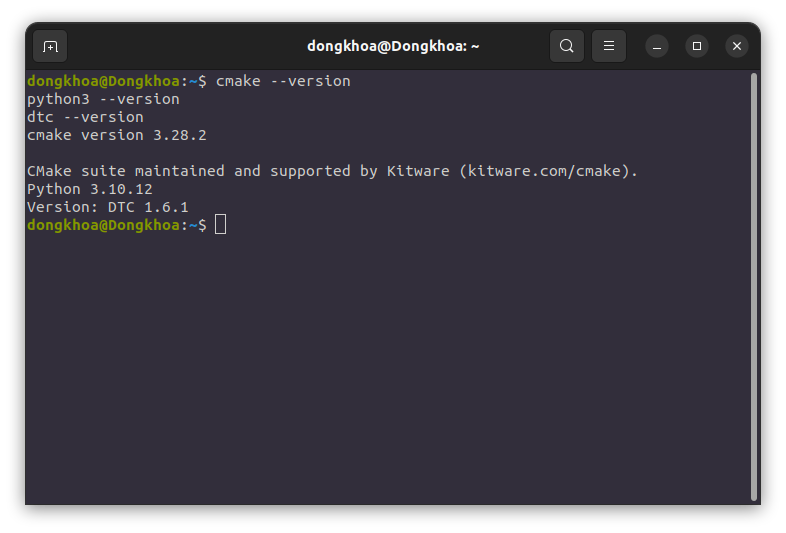

  • Kết quả:

alternate text

Bước 2: Cài môi trường ảo và zephyr project

  • Sử dụng apt để cài gói venv của Python:

sudo apt install python3-venv

  • Tạo môi trường ảo:

python3 -m venv ~/zephyrproject/.venv

  • Activate môi trường ảo:

source ~/zephyrproject/.venv/bin/activate

Ghi chú

Lưu ý: mỗi khi muốn build hoặc flash zephyr project đều phải sử dụng lệnh này.

  • Cài đặt west:

pip install west

  • Get source code của Zephyr:

west init ~/zephyrproject
cd ~/zephyrproject
west update

Ghi chú

Lưu ý: đây là nguồn để học về các hàm sử dụng trong zephyr rất hiệu quả nên hãy cố gắng khai thác hết mức có thể.

  • Export Zephyr CMake package:

west zephyr-export

  • Cài đặt các requirement:

pip install -r ~/zephyrproject/zephyr/scripts/requirements.txt

Bước 3: Cài Zephyr SDK

  • Tải và verify Zephyr SDK:

cd ~
wget https://github.com/zephyrproject-rtos/sdk-ng/releases/download/v0.16.4/zephyr-sdk-0.16.4_linux-x86_64.tar.xz
wget -O - https://github.com/zephyrproject-rtos/sdk-ng/releases/download/v0.16.4/sha256.sum | shasum --check --ignore-missing

  • Giải nén tệp vừa tải:

tar xvf zephyr-sdk-0.16.4_linux-x86_64.tar.xz

  • Cài đặt Zephyr SDK:

cd zephyr-sdk-0.16.4
./setup.sh

Bước 4: Build một project sample

  • Chọn một project sample:

cd ~
cd ./zephyrproject/zephyr/samples/basic/blinky

  • Chọn Board để build:

Các board mà zephyr hổ trở: Supported Boards.

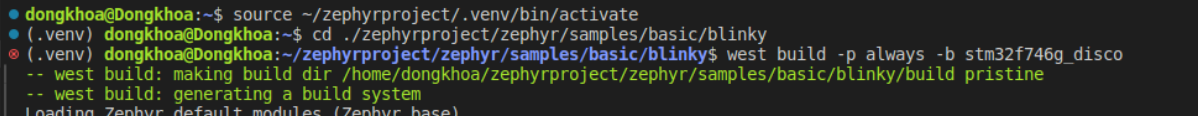

west build -p always -b <your-board-name>

Nếu bạn thêm lệnh set(BOARD <your-board-name>) trong file CMakeLists.txt trong project thì chỉ cần ghi: west build

alternate text

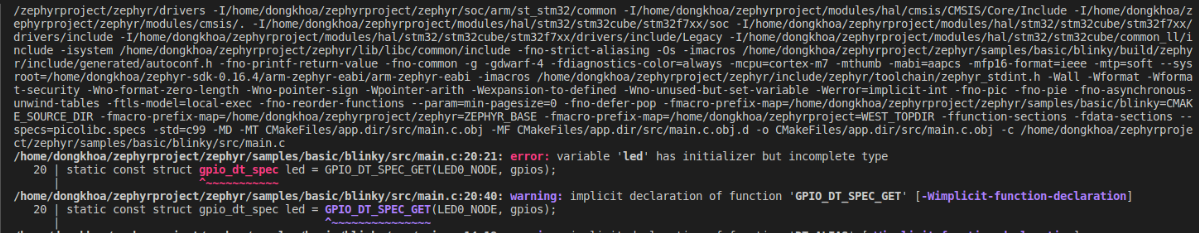

Nếu như bạn gặp lỗi:

alternate text

Hãy truy cập vào thư mục đó rồi chỉnh sửa file main.c như sau: (Lưu ý sau khi thay đổi file main.c hãy xóa thư mục build trong project đó hãy build lại)

#include <stdio.h>
#include <zephyr/kernel.h>
#include <zephyr/drivers/gpio.h>

/* 1000 msec = 1 sec */
#define SLEEP_TIME_MS   1000

/* The devicetree node identifier for the "led0" alias. */
#define LED0_NODE DT_ALIAS(led0)
static const struct gpio_dt_spec led = GPIO_DT_SPEC_GET(LED0_NODE, gpios);

int main(void)
{
    int ret;
    bool led_state = true;

    if (!gpio_is_ready_dt(&led)) {
        return 0;
    }

    ret = gpio_pin_configure_dt(&led, GPIO_OUTPUT_ACTIVE);
    if (ret < 0) {
        return 0;
    }

    while (1) {
        ret = gpio_pin_toggle_dt(&led);
        if (ret < 0) {
            return 0;
        }

        led_state = !led_state;
        printf("LED state: %s\n", led_state ? "ON" : "OFF");
        k_msleep(SLEEP_TIME_MS);
    }
    return 0;
}

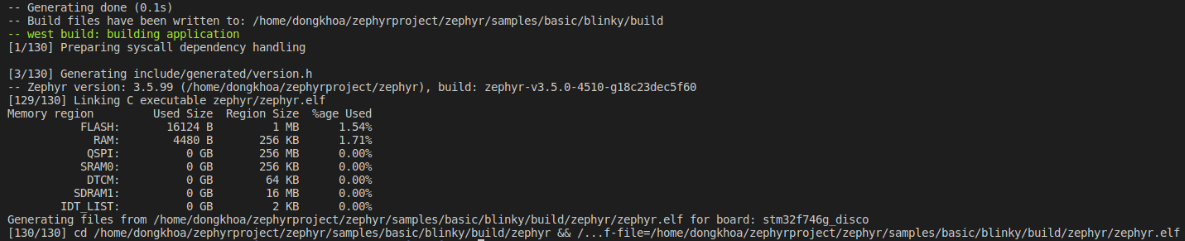

alternate text

Cấu trúc về Zephyr Project

Bước 1: Khởi tạo workspace folder (my-workspace)

Ghi chú

Trước khi khởi tạo workspace folder hãy active virtual environment (Bước 2: Cài môi trường ảo và zephyr project).

Dung lượng nơi lưu trử > 1GB.

  • Chạy command như sau:

# initialize my-workspace for the example-application (main branch)
west init -m https://github.com/zephyrproject-rtos/example-application --mr main my-workspace

Bước 2: Chỉnh sửa lại file set up thư viện cho project

  • Mở thư mục file my-workspace/west.yml. Mặc định nó sẽ như sau:

# Copyright (c) 2021 Nordic Semiconductor ASA
# SPDX-License-Identifier: Apache-2.0

manifest:
self:
    west-commands: scripts/west-commands.yml

remotes:
    - name: zephyrproject-rtos
    url-base: https://github.com/zephyrproject-rtos

projects:
    - name: zephyr
    remote: zephyrproject-rtos
    revision: main
    import:
        # By using name-allowlist we can clone only the modules that are
        # strictly needed by the application.
        name-allowlist:
        - cmsis      # required by the ARM port
        - hal_nordic # required by the custom_plank board (Nordic based)
        - hal_stm32  # required by the nucleo_f302r8 board (STM32 based)

  • Do ở đẩy sử dụng board STM32F746G_Disco, Nên chỉ cần cmsis và hal_stm32 => xóa hal_nordic (dùng cho board nrf).

Bước 3: Update thư viện cho project và build, flash trong project

  • Chạy command sau:

# update Zephyr modules
cd my-workspace
west update

  • Vào project có trong workspace:

cd ./example-application

Ghi chú

Đây là project mẫu không dành cho tất cả các board, thay đổi lại code bên trong theo project của mình, có thể xóa những folder không cần trong project.

  • Build Project:

west build -b $BOARD app

  • Flash vào chip:

west flash

Bước 3: Giải thích các folder chính có trong project

  • boards: Chứa các file config dành cho board mà zephyr không hổ trợ sẳn.

  • drivers: Viết thư viện dành cho các driver chứa có thư viện như button...

  • dts: Viết device tree cho chip mà zephyr không hổ trợ sẳn

  • include: Chứa các file header

  • lib: Chứa các file .c

  • app: Chứa file main.c. folder này có chức năng chính dùng để build project (do có file CMakeLists.txt để liên kết với các thư viện của zephyr).

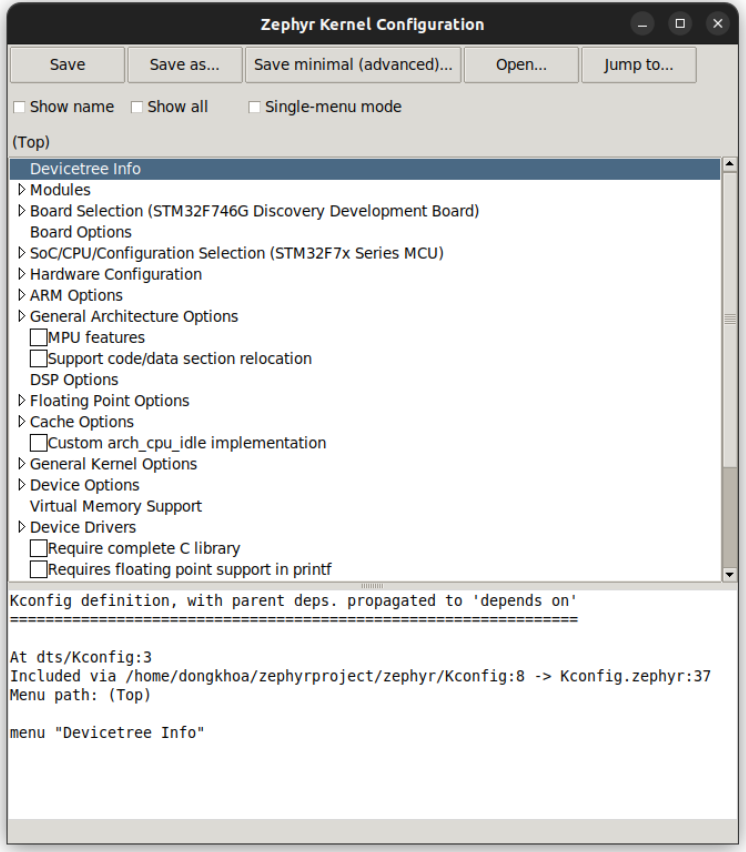

Guiconfig

  • Thay vì bạn sử dụng file pri.conf để config các ngoại vi, chức năng trên zephyr thì bạn có thể dùng gui.

  • Sử dụng lệnh:

west build -t guiconfig
alternate text

Debug cho ARM [STM32]sử dụng OpenOCD + VSCODE

Bước 1: Cài đặt openocd

  • Đầu tiên hãy kiểm tra xem máy tính đã có openOCD hay chưa: mở termial và gõ lệnh sau:

openocd

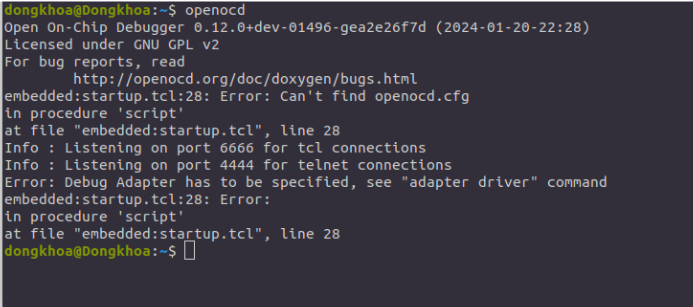

  • Nếu màn hình terminal như sau thì máy bạn đã có (bỏ qua bước cài đặt):

alternate text

  • Nếu không xuất hiện màn hình như trên thì cài openOCD:

sudo apt update
sudo apt upgrade
git clone https://github.com/openocd-org/openocd.git
cd openocd
./bootstrap
./configure -–prefix=/usr/local –enable-ftdi –enable-stlink
make
sudo make install

  • Tìm đường dẫn đến openocde lưu trong máy:

which openocd

Tham khảo cách cài đặt: OPENOCD.

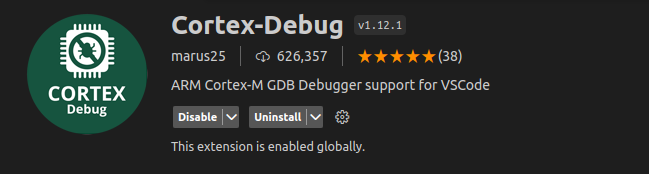

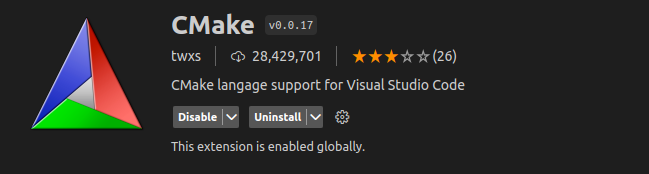

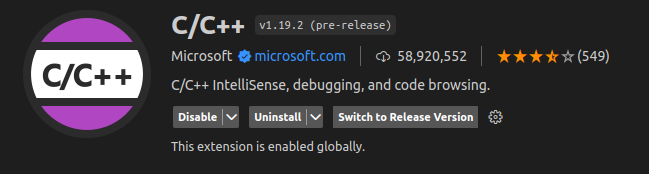

Bước 2: Cài đặt các extension trong vscode

alternate text alternate text alternate text

Bước 3: Thêm các file json để debug được trên vscode

  • Thêm một thư mục .vscode gồm có hai file setting.json và launch.json

  • Lưu ý đổi thành đúng tên user mà máy tính các bạn đã cài đặt trên máy.

Nội dung file setting.json

{
    "terminal.integrated.env.windows":
    {
        "PATH": "/home/dongkhoa/zephyrproject/zephyr/scripts;${env:PATH}",
        "ZEPHYR_BASE": "/home/dongkhoa/zephyrprojec/zephyr"
    }
}

Nội dung file launch.json

{
    "version": "0.2.0",
    "configurations":
    [
        {
            "name": "STM32Debug",
            "device": "STM32F746G_Disco",
            "gdbPath": "/home/dongkhoa/zephyr-sdk-0.16.4/arm-zephyr-eabi/bin/arm-zephyr-eabi-gdb",
            "cwd": "${workspaceFolder}",
            "executable": "${workspaceFolder}/build/zephyr/zephyr.elf",
            "request": "launch",
            "type": "cortex-debug",
            "servertype": "openocd",
            "interface": "swd",
            "configFiles":["/home/dongkhoa/zephyrproject/zephyr/boards/arm/stm32f746g_disco/support/openocd.cfg"],
            "runToEntryPoint": "main",
            "postRestartCommands": [
                "break main",
                "continune"
            ]
        }
    ]
}

Bước 4: Debug

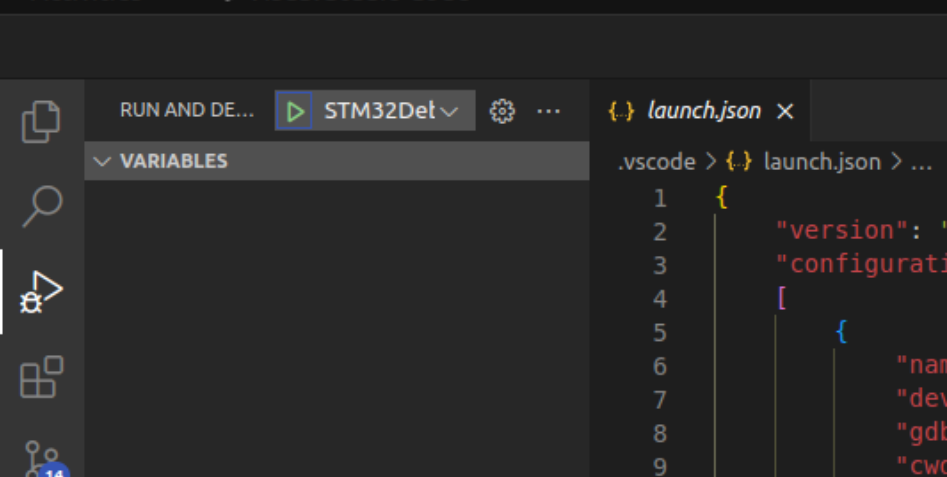

Chọn vào nút màu xanh để bắt đầu debug

alternate text
